Probenintervalle

Für Kreisdiagramme nicht verfügbar.

Die im Diagramm gezeichneten Linien bestehen aus den einzelnen Datenpunkten, die durch gerade Linien verbunden sind.

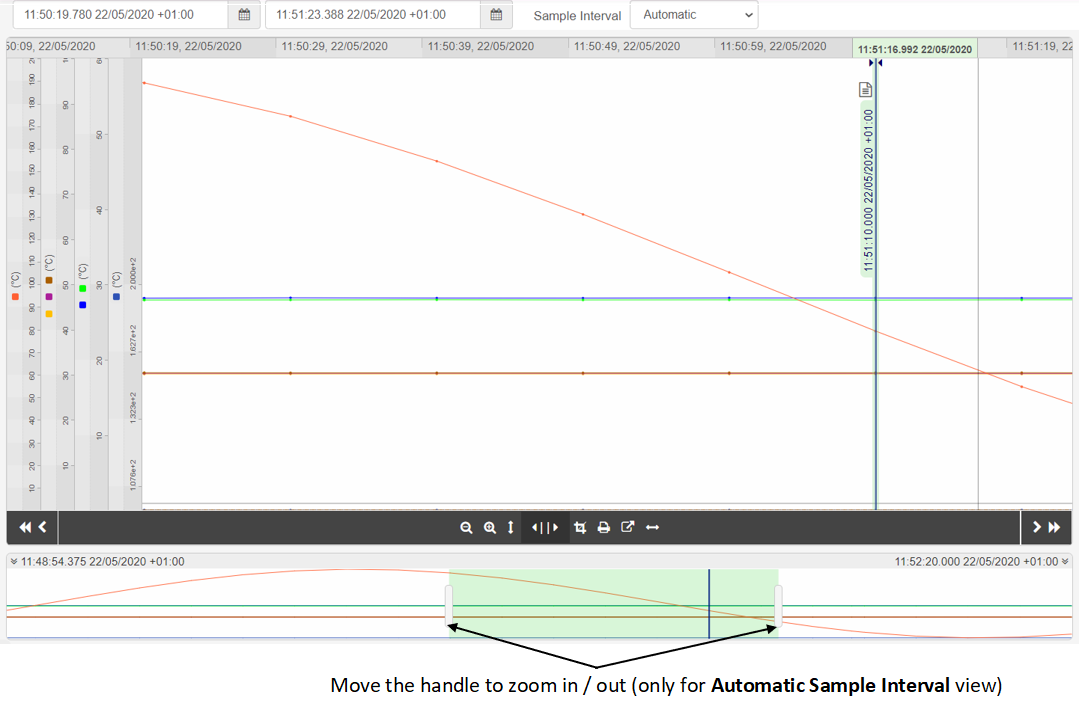

Wenn Sie das Probenintervall im Drop-down-Menü auf Automatisch (Standardansicht) gesetzt haben, versucht das Diagramm, alle verfügbaren Datenpunkte anhand des im Gerät festgelegten Probenintervalls anzuzeigen.

Wenn (zwischen Start- und Enddatum) mehr Datenpunkte aufgezeichnet wurden, als es Pixel gibt (d. h. es gibt mehr als einen Datenpunkt pro Pixel), zeigt die Software zusammengefasste Daten an.

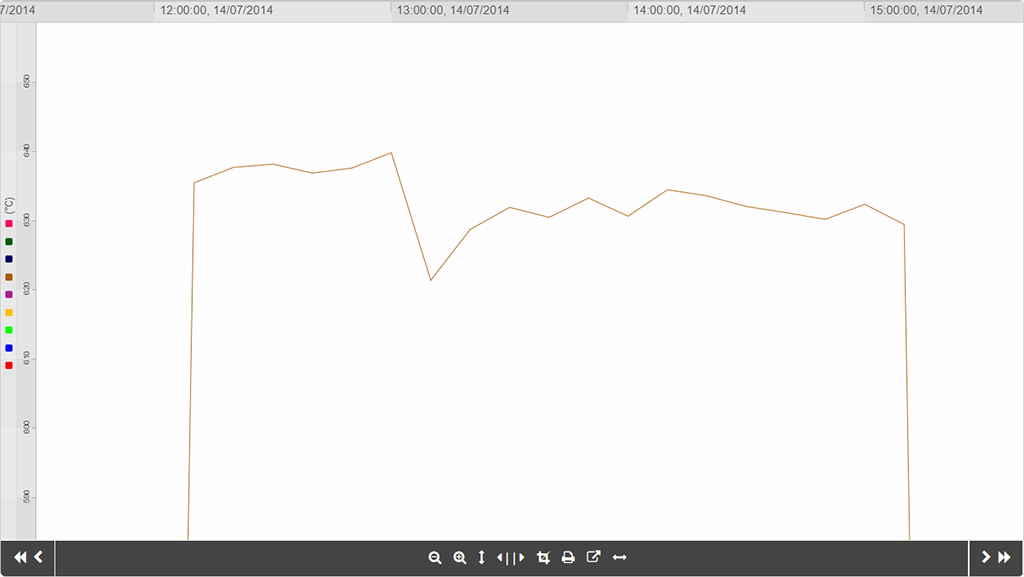

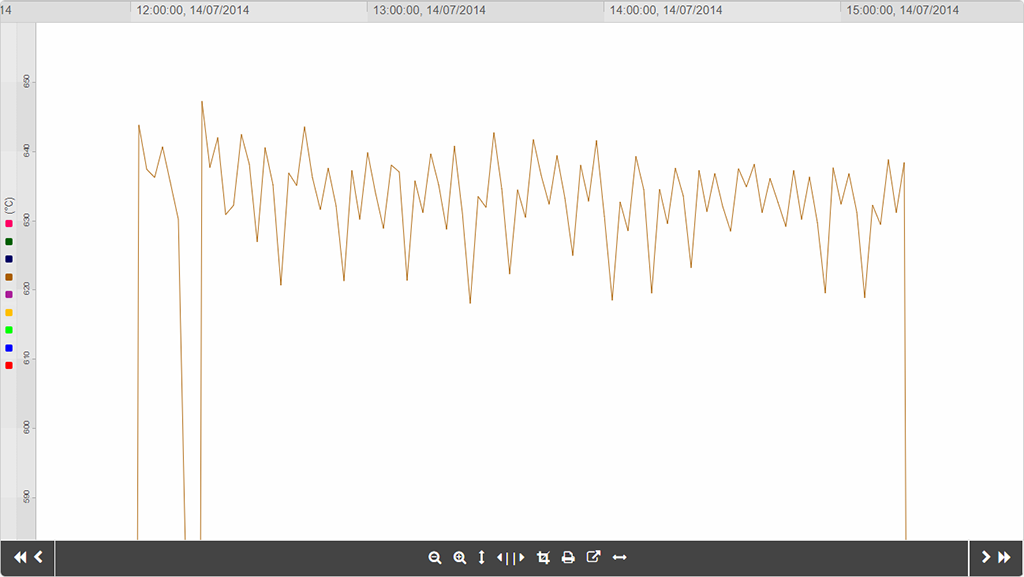

Um sich die gleichen Diagrammdaten, allerdings mit weniger Datenpunkten, anzeigen zu lassen, wählen Sie im Probenintervall-Drop-down ein anderes Probenintervall (Zeit).

Anmerkung:  Wenn Sie große Zeitintervalle auswählen, wird eine kleinere Untergruppe der verfügbaren Daten angezeigt, d. h., einige vorübergehende Ereignisse werden nicht im Diagramm angezeigt.

Das Probenintervall wurde auf 30 Sekunden gesetzt.

  • Wenn bei einem 30-Sekunden-Probenintervall ein Rohdatenpunkt ist, wird dieser Datenpunkt angezeigt.
  • Wenn es für das 30-Sekunden-Probenintervall keinen Rohdatenpunkt gibt, wird im Diagramm der Wert des letzten bekannten aufgezeichneten Rohdatenpunkts angezeigt.

Jetzt sind Datenpunkte nur alle 30 Sekunden zu sehen (nicht mehr alle 10 Sekunden), und die zwischen den 30-Sekunden-Intervallen liegenden Datenpunkte werden nicht auf dem Bildschirm dargestellt.

Daten mit der höchsten für die Breite des Diagramms möglichen Auflösung anzeigen (Standard-Probenintervall).

Anmerkung:  Alle Datenpunkte in der Diagrammdarstellung beziehen sich auf einen tatsächlichen Punktwert. Die Datenpunkte werden nicht gemittelt.

Anmerkung:  Wenn Sie den vertikalen Cursor (durch Mausklick) im Diagramm platzieren, können Sie die linken und rechten Pfeiltasten verwenden, um im gewählten Probenintervall durch die Zeitachse zu gehen.

Anmerkung:  Wenn Sie einen Bereich im Diagramm mit zwei Cursors wählen, zeigen die Min- und Max-Werte die echten Min- und Max-Werte, auch wenn das Diagramm die Datenextreme nicht anzeigt, weil nur bestimmte Punkte dargestellt werden.

Bei der Diagrammdarstellung versucht die Software, alle zwischen dem Start- und dem Enddatum in der Zeitauswahl des Diagramms aufgezeichneten Datenpunkte anzuzeigen.

Wenn für einen bestimmten Zeitraum mehr Datenpunkte als Pixel aufgezeichnet wurden, gibt es mehr als einen Datenpunkt pro Pixel, sodass die Software zusammengefasste Daten anzeigt.

Wenn es mehr als einen Datenpunkt pro Pixel gibt, berechnet die Software die Zeit dieses Pixels und gibt den Wert des letzten bekannten Datenpunkts zu oder vor dieser Zeit an und nutzt diese Informationen für den Datenpunktwert im Pixel (wie im Kanal-Panel angezeigt).

Wenn Ihre zurückgelieferten Daten zusammengefasst sind und Sie die Diagrammansicht vergrößern, verändert sich das Pixel-zu-Datenpunkt-Verhältnis und Sie gelangen irgendwann an das Maximum von einem Datenpunkt pro Pixel. An diesen Punkt werden einzelnen Datenpunkte angezeigt. Dies wird durch das Hinzufügen von Pünktchen um jeden Datenpunkt dargestellt, die anzeigen, dass nach entsprechendem Zoomen eine 1:1-Darstellung der Datenpunkte erreicht ist.
