Ein Diagramm mit Kommentaren versehen

Nur Liniendiagramme

Wenn ein vertikaler Cursor im Diagramm erstellt wurde, können Sie bei Bedarf Informationen zum Diagramm hinzufügen. Sie können folgende Arten von Informationen zu Diagrammen hinzufügen:

  • Annotation (Textdruck)
  • Review
  • Nicht bestanden
  • Genehmigung
  • Release
  1. Im Diagramm einen vertikalen Cursor hinzufügen und erstellen Sie gegebenenfalls einen Datenbereich mit einem zweiten vertikalen Cursor.

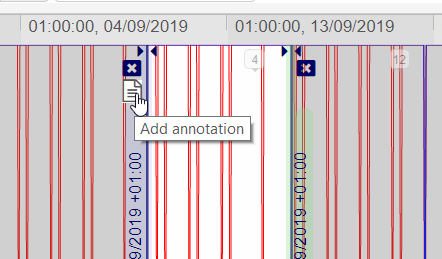

  2. Klicken Sie auf oberhalb des vertikalen Cursors.
  3. Wählen Sie im Kommentar-Panel die Art der Kommentare.
  4. Geben Sie einen aussagekräftigen Text in das Textfeld ein.
  5. Wählen Sie unter Kommentare (einer) Gruppe(n) zuweisen die gewünschte(n) Gruppe(n).

    Anmerkung:  Nur verfügbar, wenn es mehr als eine Gruppe gibt, der dieser Kommentar zugewiesen werden kann.

  6. Klicken Sie auf Hinzufügen.

    Anmerkung:  Hinzufügen steht Ihnen erst dann zur Verfügung, wenn Sie Text eingegeben haben.

  7. Fügen Sie bei Bedarf Kommentare für die gleiche vertikale Cursorposition hinzu.

Die Kommentare wurden komplett mit Datums- und Zeitstempel der Diagrammposition (Gerätezeit) und Datum und Uhrzeit des Kommentars (Ortszeit) erstellt. Jeder Kommentar wird außerdem im Meldungs-Panel angezeigt.

Die einer Batch hinzugefügten Kommentare werden auch auf der Batch-Daten-Seite (Status) der jeweiligen Batch angezeigt.

Jeder Kommentar wird in einer einzelnen Kommentar-UHH-Datei gespeichert, die im Archiv-Ordner hinterlegt wird. Die Kommentar-UHH-Datei enthält die erforderlichen Informationen, um die Datei mit der Datendatei zum Zeitpunkt der Kommentarerstellung zu verbinden.

Anmerkung:  In Data Reviewer erstellte Kommentare können die Seitenbreite überschreiten. Möglicherweise bleiben so Teile von Meldungen im Schreiber verborgen. In diesem Fall empfiehlt sich die Funktion Meldungen separat anzeigen.

Kommentardatei
Originaldatei

Wenn eine Datendatei geöffnet wird, werden auch zugehörige Kommentardatendateien geladen.
