Anote un gráfico

Solo válido para los gráficos lineales.

Si se ha creado un cursor vertical en el gráfico, puede añadir información al gráfico en caso necesario. Los tipos de información que se pueden añadir a un gráfico son:

• Anotación
• Revisión
• Fallo
• Aprobación
• Lanzamiento


1. Añada un cursor verticalal gráfico. Mueva el cursor a un lugar del gráfico y haga clic en la posición del gráfico en la que quiera añadir un cursor vertical.Si es necesario, puede crear un rango de datos con un segundo cursor vertical.

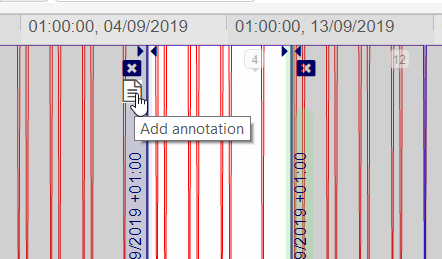

2. Haga clic en en la parte superior del cursor vertical.

3. En el panel de anotaciones, seleccione el tipo de anotación.

4. Escriba un texto descriptivo en el cuadro de texto.
5. En la opción Asociar anotación a grupo(s), seleccione el grupo o grupos deseados.

   Nota:  Sólo disponible si hay más de un grupo al que asociar esta anotación.


6. Haga clic en Añadir.

   Nota:  La opción Añadir no está disponible hasta que haya introducido el texto.

7. Añada anotaciones, según sea necesario, para la misma posición vertical del cursor.

La(s) anotación(es) se ha(n) creado con un sello de fecha y hora de la posición del gráfico (hora del instrumento) y la fecha y hora de la anotación (hora local). Todas las anotaciones también se muestran en el panel Mensajes.

Las anotaciones añadidas a un lote también se mostrarán en la página de detalles del lote (estados) del lote específico.

Las anotaciones se guardan en un fichero UHH de anotaciones individuales, que se crean y almacenan en la carpeta de Archivo . El fichero UHH de anotaciones contiene la información necesaria para poder asociarlo con el fichero de datos en el que se hizo la anotación.

Nota:  Las anotaciones realizadas en Data Reviewer pueden exceder el ancho de la página y quedar envueltas, ocultando los mensajes en el dispositivo de grabación. En este caso, se recomienda utilizar la función Mostrar mensajes por separado .

Cuando se abre un archivo de datos, también se carga cualquier archivo de datos de anotación único.
