Intervalles d'échantillonnage

Non disponible pour les diagrammes circulaires.

Les lignes dessinées sur la visualisation du diagramme sont constituées de points de données individuels reliés par des lignes droites.

Si le menu déroulant Intervalle d'échantillonnage est paramétré sur Automatique (affichage par défaut), le diagramme essaiera d'afficher tous les points de données disponibles en utilisant l'intervalle d'échantillonnage défini dans l'appareil.

S'il y a plus de points de données enregistrés (entre la date de début et la date de fin) que de pixels (c'est-à-dire qu'il y a plus d'un point de données dans un pixel), le logiciel affiche des données agrégées.

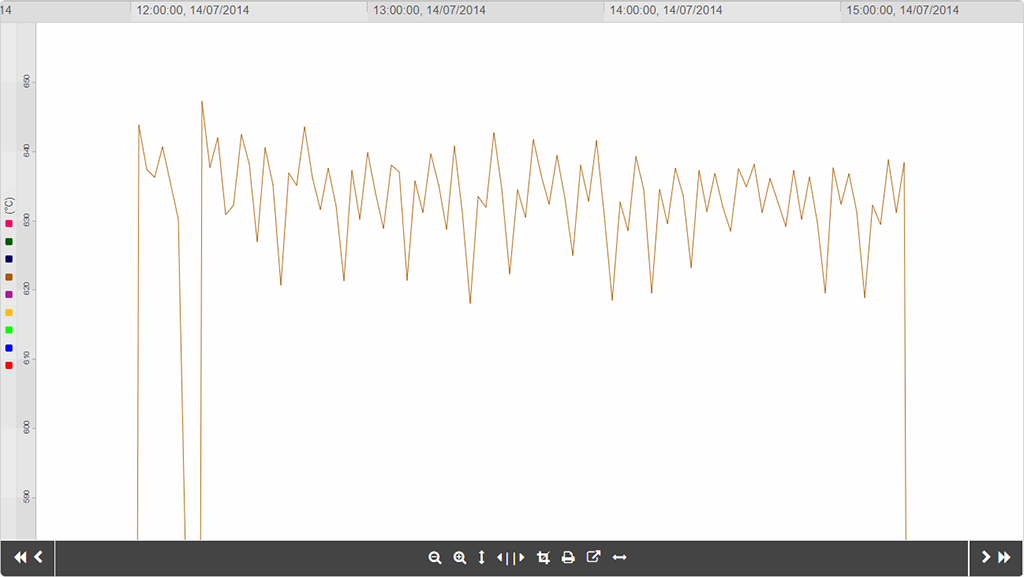

Pour voir les mêmes données de diagramme mais avec moins de points de données, utilisez la liste déroulante Intervalle d'échantillonnage pour sélectionner un intervalle d'échantillonnage (temps) différent.

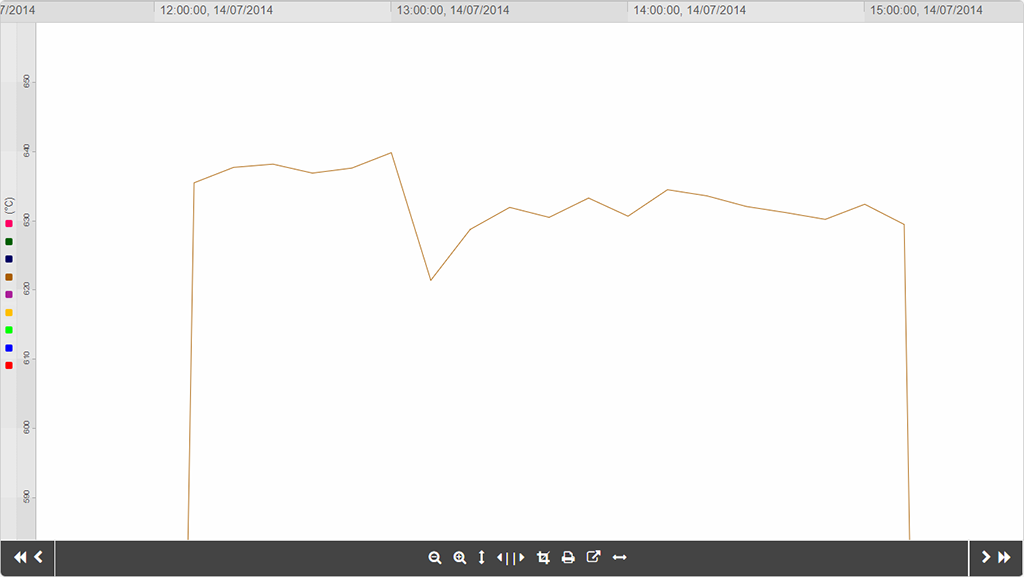

Remarque :  Lorsque de grands intervalles de temps sont sélectionnés, un sous-ensemble plus petit de données disponibles s'affiche, ce qui signifie que certains événements transitoires n'apparaissent pas sur le diagramme.

Lorsque l'intervalle d'échantillonnage est réglé sur 30 secondes.

  • S'il y a un point de données brutes à un intervalle d'échantillonnage de 30 secondes, ce point de données est affiché.
  • S'il n'y a pas de point de données brutes pour l'intervalle d'échantillonnage de 30 secondes, le point de données affiché sur le diagramme est la valeur du dernier point de données brutes enregistré connu.

Les points de données sont maintenant affichés toutes les 30 secondes, et non plus toutes les 10 secondes, et les points de données entre les intervalles d'échantillonnage de 30 secondes ne sont pas affichés à l'écran.

Données à la plus haute résolution possible pour la largeur du diagramme (intervalle d'échantillonnage par défaut).

Remarque :  Tous les points de données de la visualisation du diagramme se rapportent à une valeur de point de données réelle. Les points de données ne sont pas moyennés.

Remarque :  Lorsqu'un curseur vertical est placé sur le diagramme (en cliquant sur le diagramme avec la souris), les touches fléchées gauche et droite peuvent être utilisées pour parcourir l'axe de temps à l'intervalle d'échantillonnage sélectionné.

Remarque :  Si vous sélectionnez une plage sur le diagramme à l'aide de deux curseurs, les valeurs minimales et maximales affichent les véritables valeurs minimales et maximales, même si le diagramme ne montre pas les extrêmes des données, car seuls certains points sont affichés.

Lorsqu'un diagramme est visualisé, le logiciel tente d'afficher tous les points de données enregistrés entre la date et l'heure de début et de fin du diagramme.

S'il y a plus de points de données enregistrés, pour un temps donné, qu'il n'y a de pixels, il y aura plus d'un point de données dans un pixel et le logiciel affichera des données agrégées.

Lorsqu'il y a plus d'un point de données dans un pixel, le logiciel calcule l'heure de ce pixel et donne la valeur du dernier point de données connu, à cette heure ou avant, et utilise cette information pour la valeur du point de données dans le pixel (comme indiqué dans le panneau des voies).

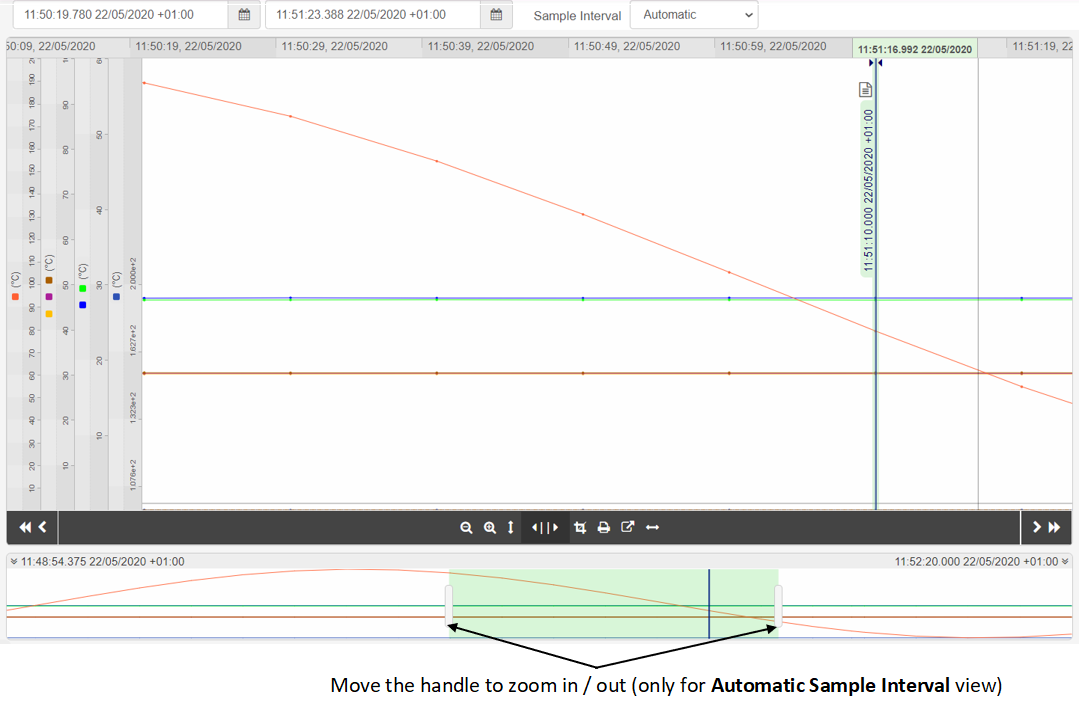

Si les données brutes renvoyées sont agrégées et que vous effectuez un zoom sur le diagramme, le rapport « pixel/point de données » change et à un moment donné, vous arrivez à un maximum d'un point de données dans un pixel. À ce stade, les points de données individuels sont affichés. Cela se traduit par l'ajout de points autour de chaque point de données, ce qui montre qu'une visualisation 1:1 des points de données a été atteinte, en zoomant suffisamment.
