Intervalli di campionamento

Non disponibile per i grafici circolari.

Le linee disegnate sul grafico visualizzato sono costituite da singoli punti di dati collegati da linee rette.

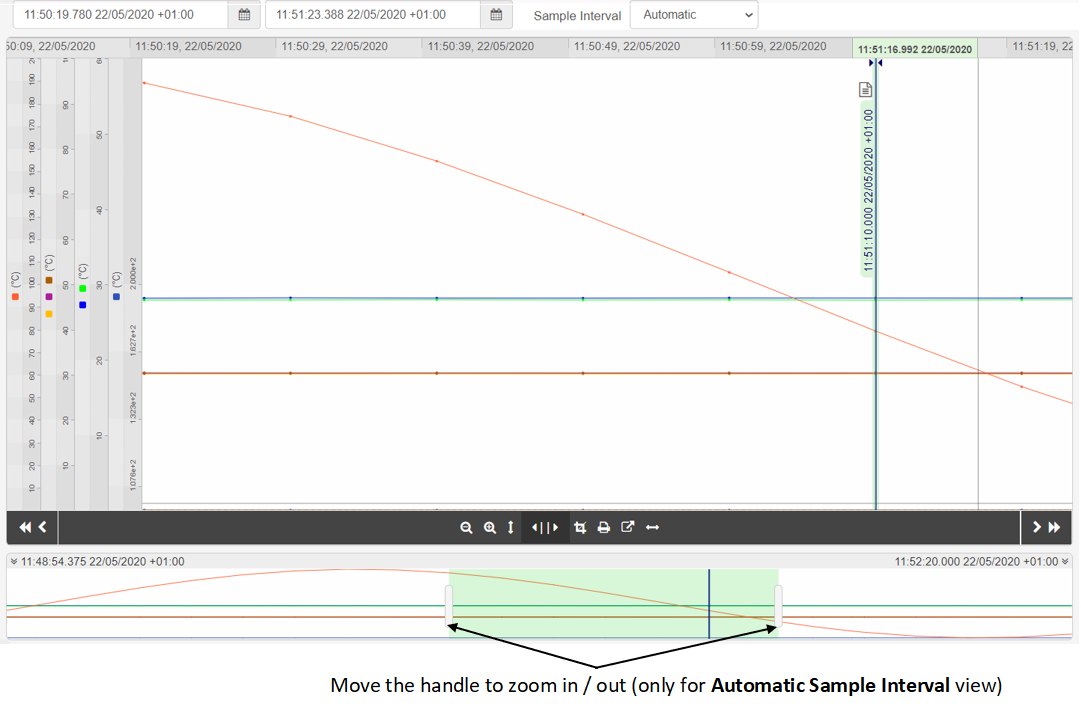

Se il menu a discesa Intervallo di campionamento è impostato su Automatico (vista predefinita), il grafico cercherà di mostrare tutti i punti di dati disponibili utilizzando l'intervallo di campionamento impostato nello strumento.

Se sono presenti più punti di dati registrati (tra la data di inizio e quella di fine) che pixel (ovvero c'è più di un punto di dati in un pixel), il software mostra i dati aggregati.

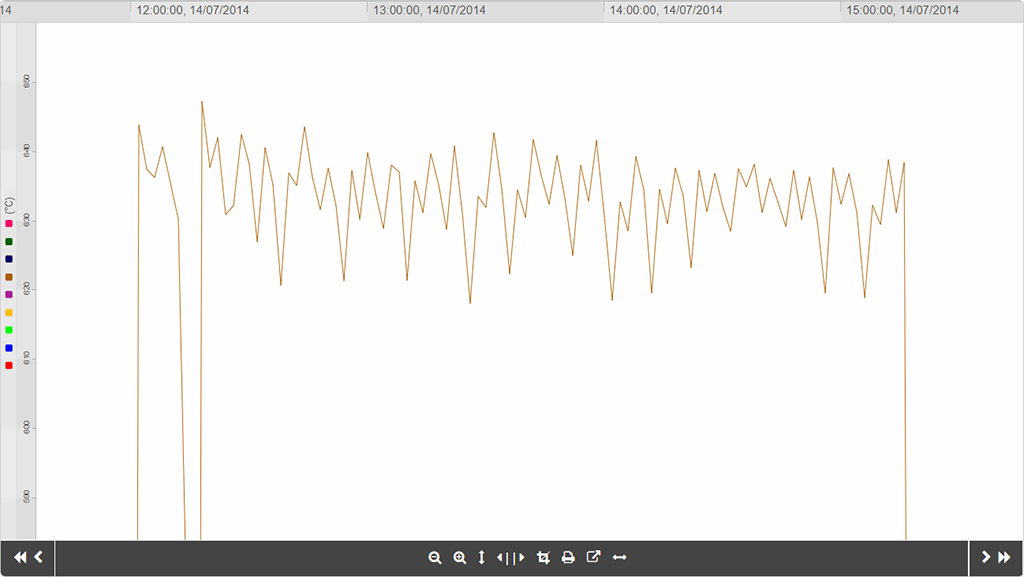

per vedere gli stessi dati del grafico ma con meno punti dati, usare il menu a tendina Intervallo di campionamento per selezionare un diverso intervallo di campionamento (tempo).

Nota:  Se vengono selezionati grandi intervalli di tempo viene visualizzato un sottoinsieme più piccolo di dati disponibili, il che significa che alcuni eventi transitori non vengono visualizzati sul grafico.

Quando l'intervallo di campionamento è impostato su 30 secondi.

  • Se è presente un punto di dati non elaborati su un intervallo di campionamento di 30 secondi, viene visualizzato quel punto di dati
  • Se non è presente un punto di dati non elaborati per l'intervallo di campionamento di 30 secondi, il punto di dati visualizzato sul grafico è il valore dell'ultimo punto di dati non elaborati registrato

Ora i punti di dati sono visti ogni 30 secondi, e non ogni 10 secondi, e i punti di dati tra l'intervallo di campionamento di 30 secondi non sono visualizzati sullo schermo.

Dati alla massima risoluzione possibile per la larghezza del grafico (intervallo di campionamento predefinito).

Nota:  Tutti i punti di dati sulla visualizzazione del grafico si riferiscono a un valore effettivo di un punto di dati. I punti di dati non sono mediati.

Nota:  Quando un cursore verticale è posizionato sul grafico (facendo clic sul grafico con il mouse), i tasti freccia sinistra e destra possono essere utilizzati per scorrere l'asse del tempo all'intervallo di campionamento selezionato.

Nota:  Se si seleziona un intervallo sul grafico con due cursori, i valori minimi e massimi mostrano i veri valori minimi e massimi, anche se il grafico potrebbe non mostrare gli estremi dei dati perché vengono visualizzati solo punti specifici.

Quando viene visualizzato un grafico, il software cerca di visualizzare tutti i punti di dati registrati tra la data e l'ora di inizio e di fine del grafico.

Se sono presenti più punti di dati registrati, per un dato tempo, che pixel, ci sarà più di un punto di dati in un pixel e il software mostrerà i dati aggregati.

Quando in un pixel è presente più di un punto di dati, il software calcola il tempo di quel pixel e dà il valore dell'ultimo punto di dati conosciuto, in quel momento o precedente, e usa questa informazione per il valore del punto di dati nel pixel (come visualizzato nel pannello dei canali).

Se i dati non elaborati restituiti sono aggregati e si ingrandisce il grafico, il rapporto "pixel/punto dati" cambia e a un certo punto si arriva a un massimo di un punto dati in un pixel. A questo punto vengono visualizzati i singoli punti di dati. Questo è indicato dall'aggiunta di punti intorno a ogni punto di dati, che mostra che ingrandendo abbastanza è stata raggiunta una visualizzazione 1:1 dei punti di dati.
