Annotazione di un grafico

Solo grafici lineari

Quando un cursore verticale è stato creato sul grafico, è possibile aggiungere informazioni al grafico come richiesto. I tipi di informazione che possono essere aggiunti a un grafico sono:

Annotazione
Review
Errore
Omologazione
Release

Sul grafico aggiungere un cursore verticale e, se necessario, creare un intervallo di dati con un secondo cursore verticale.

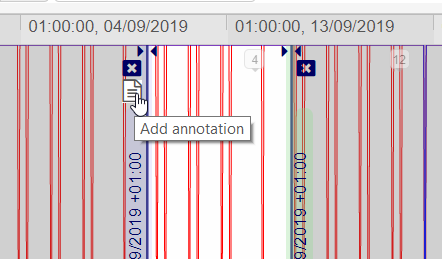

Fare clic su nella parte superiore del cursore verticale.
Nel pannello delle annotazioni selezionare il tipo di annotazione.
Digitare un testo significativo nella casella di testo.
Nell'opzione Associate annotation to group(s) (Associa annotazione ai gruppi) selezionare il gruppo o i gruppi desiderati.
Nota: È disponibile solo se sono presenti più gruppi a cui associare l'annotazione.
Fare clic su Aggiungi.
Nota: Aggiungi non è disponibile finché il testo non è stato inserito.
Aggiungere annotazioni, come richiesto, per la stessa posizione del cursore verticale.

L'annotazione è stata creata, completa di data e ora della posizione del grafico (ora dello strumento) e data e ora dell'annotazione (ora locale). Le annotazioni verranno anche visualizzate nel pannello Messaggi.

Le annotazioni aggiunte a un batch saranno visualizzate anche sulla pagina dei dettagli del batch (stati) in questione.

Ogni annotazione viene salvata su un file UHH di annotazione individuale, che viene creato e memorizzato nella cartella Archivio. Il file UHH di annotazione dispone delle informazioni necessarie per associarlo al file di dati quando l'annotazione è stata creata.

Nota: Le annotazioni apportate in Data Reviewer possono superare la larghezza della pagina ed essere disposte a capo, nascondendo i messaggi nel dispositivo di registrazione. In questo caso è consigliabile utilizzare la funzione Mostra messaggi separatamente.

Quando un file di dati viene aperto, vengono caricati anche eventuali file di dati di annotazione univoci.

File di annotazione
File originale
