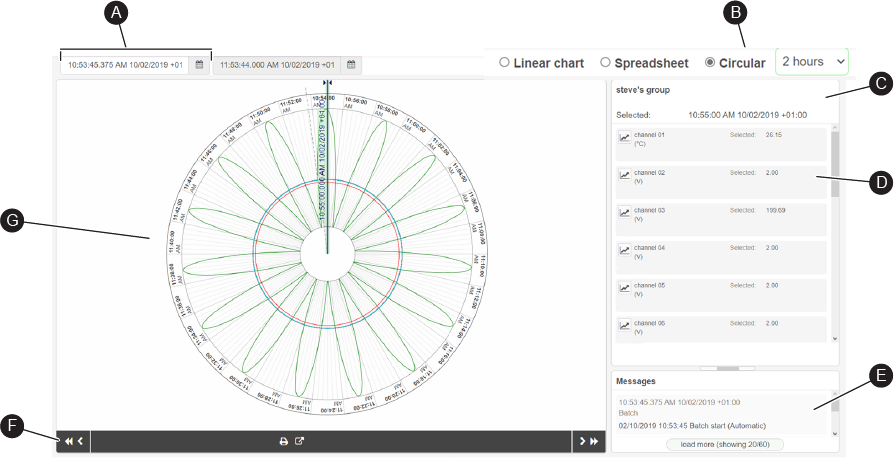

Gráficos circulares

Configure el rango de fechas y horas de inicio para el gráfico mostrado. El rango de datos debe estar dentro del rango de datos del gráfico.

Muestra la vista actual (Circular) de los datos registrados o de un lote específico. También puede cambiar a la vista Lineal u Hoja de cálculo.

Consulte el apartadoel gráfico de vista predeterminada.

Nota:  Al seleccionar un gráfico circular o una vista de hoja de cálculo, debe seleccionar un intervalo de fechas y horas.

Muestra el nombre del grupo (o el nombre del lote) y la fecha y hora en el punto del cursor vertical.

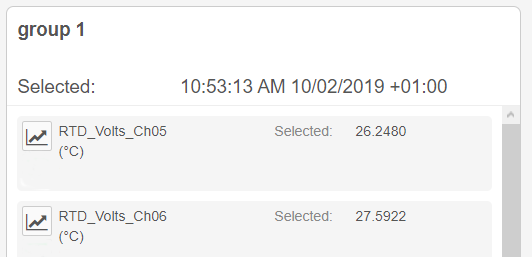

Muestra todos los canales que pueden visualizarse en el gráfico, lo que incluye el nombre del canal, el color del canal y las unidades. Todos los canales aparecen por defecto en el gráfico. Haga clic en para mostrar u ocultar canales.

El panel de canales muestra el valor actual de cada canal en función de la ubicación del gráfico en el cursor vertical.

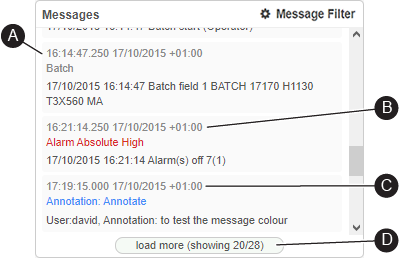

El panel de mensajes muestra las anotaciones, las alertas y los mensajes que el registrador ha añadido al fichero histórico antes de subirlo. También muestra las anotaciones que se añadieron después de la importación.

Nota:  Haga clic, mantenga pulsada y arrastre la barra que separa los paneles de canales y mensajes para maximizar (o minimizar) el panel de mensajes en caso necesario.

También puede filtrar la lista de mensajes. Haga clic en el Filtro de mensajes y seleccione el tipo de mensajes que quiere que se muestren.

Solo se pueden ver los primeros 20 mensajes. Si hay más mensajes (D), haga clic en cargar más (mostrando 20/*******) para cargar más mensajes en el panel de mensajes (en lotes de 20).

Haga clic en un mensaje para ir al punto de tiempo en el gráfico.

Icono Descripción
Retroceda en el tiempo, según lo establecido en el gráfico de vista predeterminada.
Accede a la página de configuración de impresión. En caso de ser necesario, personalice el gráfico antes de imprimirlo.
Exporte los datos brutos como un fichero CSV (valores separados por comas) para su análisis
Avance en el tiempo, según lo establecido en el gráfico de vista predeterminada

Muestra los datos registrados (o un lote específico).

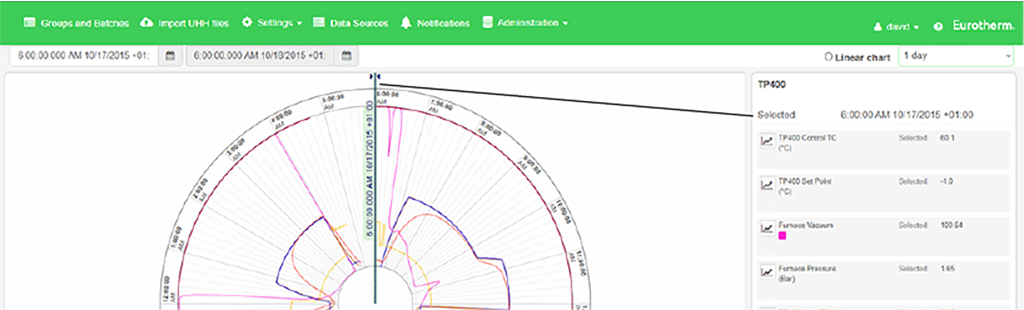

Mantenga pulsado el cursor vertical y arrástrelo hacia la izquierda o la derecha para girar el gráfico circular en el sentido de las agujas del reloj o en sentido contrario. Las teclas izquierda y derecha del teclado también pueden utilizarse para girar el gráfico (dentro de los límites de los datos). La fecha y la hora en el punto del cursor vertical se muestran en el panel Detalles de selección.

Nota:  Todas las fechas y horas se muestran en la hora del instrumento.

Nota:  Si arrastra el cursor fuera del área de visualización, el arrastre se pierde.

Nota:  Las propiedades del punto no son compatibles con los gráficos circulares.
