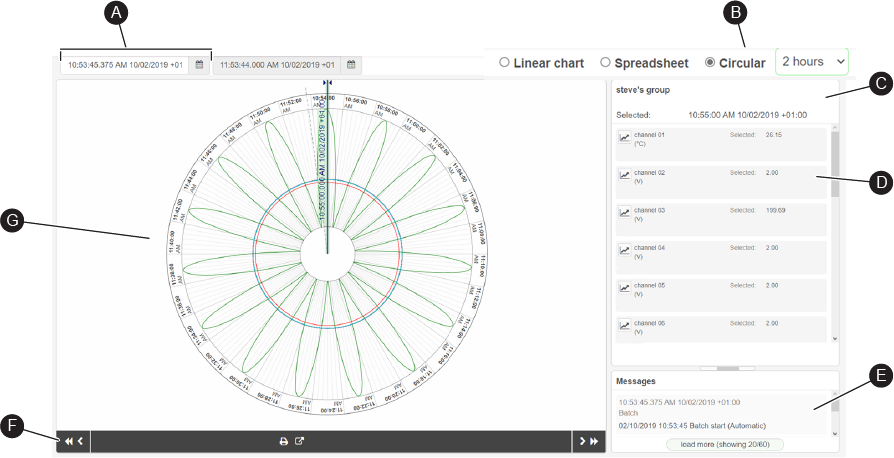

Grafici circolari

Impostare l'intervallo della data e l'ora di inizio per il grafico visualizzato. L'intervallo dati deve essere compreso nell'intervallo dati del grafico

Mostra la vista corrente (Circolare) dei dati registrati o del batch specifico. È inoltre possibile passare alla vista Lineare o Foglio elettronico.

Vedere Configurazione della vista Grafico predefinita.

Nota:  Quando si seleziona una vista Grafico circolare o Foglio elettronico, è necessario selezionare un intervallo di data e ora.

Mostra il nome del gruppo (o del batch) e la data e l'ora nel punto del cursore verticale.

Mostra tutti i canali che possono essere visualizzati sul grafico, compresi il nome del canale, il colore del canale e le unità. Per impostazione predefinita, nel grafico vengono visualizzati tutti i canali. Fare clic su per nascondere o mostrare il o i canali.

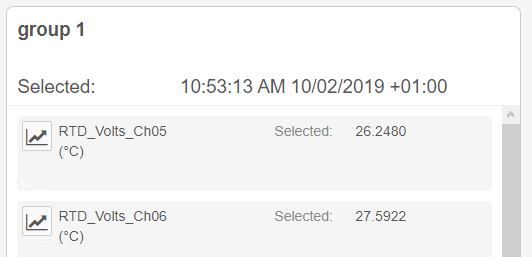

Il pannello Canale mostra il valore attuale per ogni canale in base alla posizione del grafico sul cursore verticale.

Il pannello dei messaggi mostra annotazioni, avvisi e messaggi che sono stati aggiunti al file dello storico dal registratore prima che il file venisse caricato. Mostra anche eventuali annotazioni aggiunte dopo l'importazione.

Nota:  Se necessario, fare clic, tenere premuta e trascinare la barra che separa i pannelli Canale e Messaggio per rendere il pannello dei messaggi più grande (o più piccolo).

Se necessario, filtrare l'elenco dei messaggi. Fare clic su Filtro messaggi e selezionare quali tipi di messaggi devono essere visualizzati.

È possibile visualizzare fino ai primi 20 messaggi. Se sono presenti più messaggi (D), fare clic su carica altri (20/*******) per caricare più messaggi nel pannello dei messaggi, in batch da 20.

Fare clic su un messaggio per andare al punto nel tempo sul grafico.

Icona Descrizione
Andare indietro nel tempo come impostato nella vista Grafico predefinita.
Consente di aprire la pagina delle impostazioni di stampa. Se necessario, personalizzare il grafico prima della stampa.
Esportare i dati non elaborati come file CSV (Comma Separated Value) per l'analisi.
Andare avanti nel tempo come impostato nella vista Grafico predefinita.

Mostra i dati registrati (o un batch specifico).

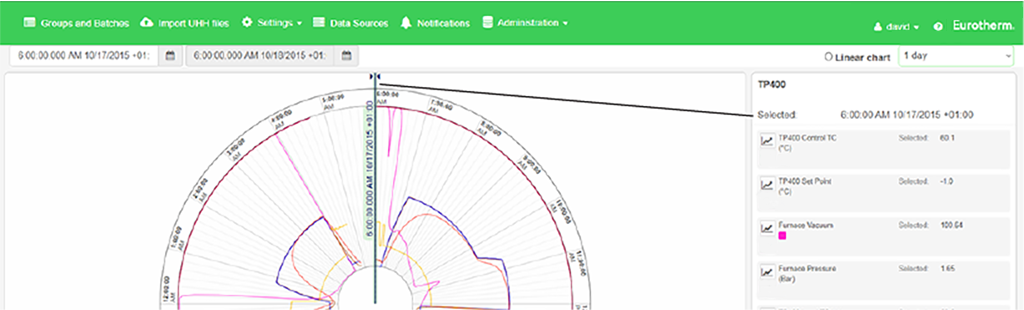

Fare clic e tenere premuto sul cursore verticale e trascinarlo a sinistra o a destra per girare il grafico circolare in senso orario o antiorario. Anche i tasti freccia destra e sinistra della tastiera possono essere usati per ruotare il grafico (entro i limiti dei dati). La data e l'ora nel punto del cursore verticale sono visualizzate nel pannello Dettagli selezione.

Nota:  Tutte le date e gli orari sono visualizzati nel tempo dello strumento.

Nota:  Se si trascina il cursore fuori dall'area di visualizzazione il trascinamento viene perso.

Nota:  Le proprietà dei punti non sono supportate per i grafici circolari.
