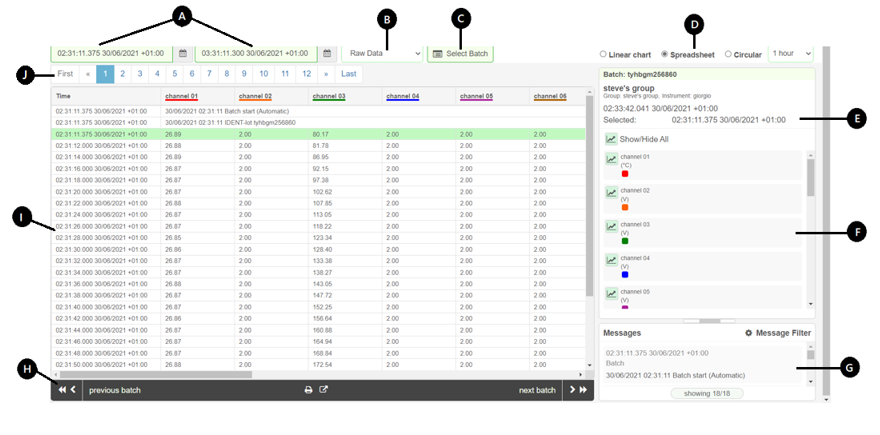

Vista de hojas de cálculo

Configure el rango de fechas y horas de inicio y fin para los datos que se muestran.

Nota:  Si se selecciona una fecha u hora que excede el rango de datos disponible en la base de datos, se sustituirá por la fecha y hora del punto de datos final.

Utilice el Intervalo de muestra para visualizar los datos del gráfico pero en un intervalo de muestra diferente.

Permite localizar fácilmente un registro de lote específico desde una vista de gráfico lineal u hoja de cálculo.

  1. Haga clic en Seleccionar Lote.
    Aparece el cuadro de diálogo Ir a lote, que muestra todos los lotes disponibles para el grupo específico (igual que la vista Tarjetas de lote).
  2. Introduzca un texto significativo y/o establezca la fecha y la hora para afinar los resultados de la búsqueda.

    Nota:  Las opciones de búsqueda serán de sólo lectura si ha abierto el gráfico / hoja de cálculo desde las tarjetas de lote. Consulte el apartado configurar las opciones para filtrar en las tarjetas de lote.

  3. Haga clic en el botón MostrarOcultar detalles para mostrar información adicional del lote, como el nombre del archivo, la hora de inicio/fin, los campos predefinidos del lote, iniciado por, detenido por, etc.

    Nota:  Solo está disponible si hay información adicional que mostrar para los lotes especificados.

  4. Seleccione un lote de la lista para desplazar instantáneamente la vista del gráfico al principio del lote seleccionado o para saltar a la fila correspondiente de la hoja de cálculo.
  5. Haga clic en Salir del modo lote para salir del modo lote o haga clic en Cerrar para salir.

Muestra la vista actual (hoja de cálculo) de los datos registrados o de un lote específico. Se puede cambiar la visualización del gráfico a Lineal o a Circular.

Consulte el apartadoel gráfico de vista predeterminada.

Muestra el nombre de grupo (o el nombre de lote) y la fecha y hora de la fila seleccionada.

Muestra todos los canales que se pueden visualizar en la hoja de cálculo e incluye el nombre del canal, el color y las unidades.

Todos los canales aparecen por defecto. Haga clic en para mostrar u ocultar canales.

El panel de mensajes muestra las anotaciones, las alertas y los mensajes que el registrador ha añadido al fichero histórico antes de subirlo. También muestra las anotaciones que se añadieron después de la importación.

Nota:  Haga clic, mantenga pulsada y arrastre la barra que separa los paneles de canales y mensajes para maximizar (o minimizar) el panel de mensajes en caso necesario.

También puede filtrar la lista de mensajes. Haga clic en el Filtro de mensajes y seleccione el tipo de mensajes que quiere que se muestren.

Solo se pueden ver los primeros 20 mensajes. Si hay más mensajes (D), haga clic en cargar más (mostrando 20/*******) para cargar más mensajes en el panel de mensajes (en lotes de 20).

Haga clic en un mensaje para ir una fila relevante de la hoja de cálculo.

Icono Descripción
Retrocede en el tiempo, según lo establecido en los ajustes el gráfico de vista predeterminada.
Lote anterior Solo pata lotes. Salta al lote anterior Será invisible si no existe un lote anterior.
Siguiente lote Solo pata lotes. Salta al siguiente lote. Será invisible si no existen más lotes.
Lo lleva a la página de ajustes de impresión En caso de ser necesario personalice la vista de la hoja de cálculo antes de imprimirla.
Exporte los datos brutos como un fichero CSV (valores separados por comas) para su análisis
Avanzar en el tiempo, según lo establecido en vista de gráfico predeterminada

Muestra los datos registrados (o el lote específico) como una lista de procesos variables en vez de como un gráfico. No es lo mismo que la exportación CSV o la tabla de valores en la vista de impresión.

Nota:  Todas las fechas y horas se muestran en la hora del instrumento.

Utilice la navegación de página para navegar por las páginas.
