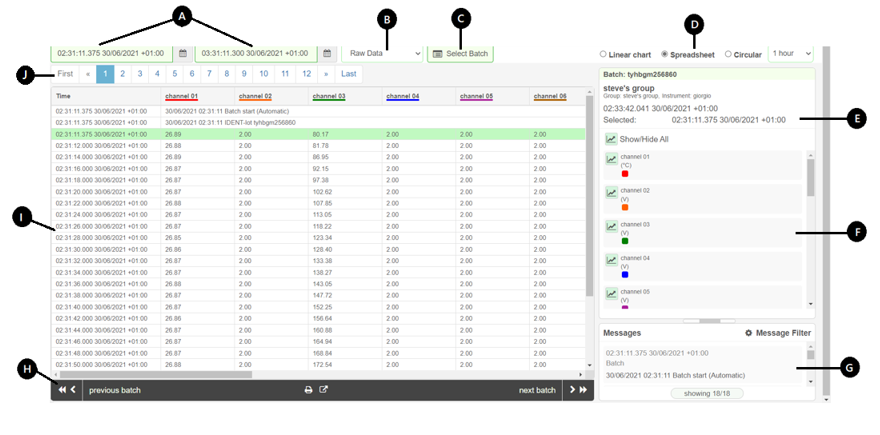

Visualizzazione fogli elettronici

Imposta l'intervallo di data e ora di inizio e di fine per i dati visualizzati.

Nota:  Se si seleziona una data o un'ora che supera l'intervallo di dati disponibile nel database, vengono invece utilizzate la data e l'ora del punto dati finale.

Usare l'elenco a discesa Sample Interval (Intervallo di campionamento) per impostare gli stessi dati in un intervallo di campionamento diverso.

Consente di individuare facilmente un record di batch specifico da una vista Foglio elettronico o Grafico lineare.

  1. Fare clic su Select Batch (Seleziona batch).
    Viene visualizzata la finestra di dialogo GoTo Batch (Vai a batch) con tutti i batch disponibili per il gruppo in questione (uguale alla Vista delle schede di batch).
  2. Inserire un testo significativo e/o impostare data e ora per restringere i risultati della ricerca.

    Nota:  Le opzioni di ricerca saranno di sola lettura se il grafico/foglio elettronico è stato aperto dalle schede di batch. Vedere impostazione delle opzioni di filtro sulle schede di batch.

  3. Fare clic sul pulsante Show/Hide details (Mostra/nascondi dettagli) per visualizzare ulteriori informazioni sul batch, quali nome file, ora di inizio/fine, campi batch predefiniti, avviato da, arrestato da ecc.

    Nota:  È disponibile solo se sono presenti ulteriori informazioni da visualizzare per i batch specificati.

  4. Selezionare un batch dall'elenco per spostare la vista Grafico immediatamente all'inizio del batch selezionato o andare alla riga in questione sul foglio elettronico.
  5. Fare clic su Leave batch mode (Esci dalla modalità batch) per uscire dalla modalità batch oppure su Close (Chiudi) per uscire.

Mostra la vista corrente (Foglio elettronico) dei dati registrati o del batch specifico. È inoltre possibile passare alla vista Lineare o Circolare.

Vedere Configurazione della vista Grafico predefinita.

Mostra il nome del gruppo (o del batch) e la data e l'ora della riga selezionata.

Mostra tutti i canali che possono essere visualizzati sul foglio elettronico, compresi il nome del canale, il colore del canale e le unità.

Per impostazione predefinita, vengono visualizzati tutti i canali. Fare clic su per nascondere o mostrare il o i canali.

Il pannello dei messaggi mostra annotazioni, avvisi e messaggi che sono stati aggiunti al file dello storico dal registratore prima che il file venisse caricato. Mostra anche eventuali annotazioni aggiunte dopo l'importazione.

Nota:  Se necessario, fare clic, tenere premuta e trascinare la barra che separa i pannelli Canale e Messaggio, per rendere il pannello dei messaggi più grande (o più piccolo).

Se necessario, filtrare l'elenco dei messaggi. Fare clic su Filtro messaggi e selezionare quali tipi di messaggi devono essere visualizzati.

È possibile visualizzare fino ai primi 20 messaggi. Se sono presenti più messaggi (D), fare clic su carica altri (20/*******) per caricare più messaggi nel pannello dei messaggi, in batch da 20.

Fare clic su un messaggio per andare alla riga rilevante sul foglio elettronico.

Icona Descrizione
Va indietro nel tempo come impostato nella vista Grafico predefinita.
batch precedente Solo per batch. Passa al batch precedente. Sarà invisibile se non è presente alcun batch precedente.
batch successivo Solo per batch. Passa al batch successivo. Sarà invisibile se non è presente alcun batch successivo.
Consente di aprire la pagina delle impostazioni di stampa. Se necessario, personalizzare la vista Foglio elettronico prima di stamparla.
Esporta i dati non elaborati come file CSV (Comma Separated Value) per l'analisi.
Va avanti nel tempo come impostato nella vista Grafico predefinita.

Mostra i dati registrati (o un batch specifico) come elenco di variabili di processo anziché come grafico. Non è lo stesso dell'esportazione in CSV o della tabella dei valori nella visualizzazione di stampa.

Nota:  Tutte le date e gli orari sono visualizzati nel tempo dello strumento.

Usare la barra di navigazione della pagina per navigare attraverso le pagine.
